Alimentador de Rodillos Servo en Zigzag Tipo NC-P para Chapa Metálica (Espesor: 0.2~3.5mm)

Ventajas del producto

1.  Alta precisión

Cuenta con capacidad de alimentación de alta precisión. Durante el proceso de estampación continua, garantiza la estabilidad de la producción y la calidad del producto.

2.  Alta eficiencia

Su velocidad máxima alcanza hasta 60 veces por minuto, lo que mejora enormemente la eficiencia de producción. Cada desplazamiento ahorra un 7% de material. Cuando los discos tienen tamaños diferentes, se puede ajustar el ángulo de disposición según el ancho del material para aumentar la tasa de utilización del mismo.

3.  Ahorro de materias primas

Gracias a su único sistema de alimentación con desplazamiento oscilante izquierdo-derecho, reduce al mínimo los restos de material generados durante la estampación. Maximiza el ahorro de materias primas, mejora su tasa de utilización y reduce los costos de producción.

4.  Control totalmente automatizado

Adopta control totalmente automatizado. Solo necesita un operario para manejar el armario de control eléctrico y cargar los programas de operación en el panel HMI, luego el equipo realizará la producción en modo totalmente automático. Este modo de operación automatizado ahorra enormemente los costos de mano de obra y mejora la eficiencia de producción.

5.  Modo de operación flexible

Dispone de múltiples modos de operación, incluyendo alimentación punto a punto y alimentación continua. Admite operación mixta, operación independiente de un eje, sincronización de un eje con dos ejes, así como alimentación mixta alternada de dos ejes. Esto permite que el equipo se adapte a las necesidades de diferentes procesos de estampación.

6.  Sistema de diagnóstico automático avanzado

Está equipado con un sistema de diagnóstico automático avanzado. Cuando la máquina presenta fallos de operación, el sistema puede realizar autodiagnóstico y mostrar detalles de los errores de forma detallada, permitiendo que el usuario resuelva los problemas fácilmente. Mejora enormemente la fiabilidad del equipo y la eficiencia de mantenimiento.

Aplicación del Alimentador en Zigzag

1.  Aplicable a productos de múltiples sectores: hardware, estampación, electrónica, electrodomésticos, tecnología, piezas de automóvil, metalurgia, empaquetado, industria, aviación, gabinetes metálicos, maquinaria, equipos eléctricos y mecánicos, entre otros.

2.  Materiales adecuados: acero laminado en cinta, aluminio, cobre, acero inoxidable, hierro y otros metales.

Estructura y Componentes Clave

·Estructura del Cuerpo del Equipo

El equipo se compone de tres partes principales: cabezal de alimentación, bastidor fijo y caja de control eléctrico. Cuenta con una estructura compacta que ocupa poco espacio. El bastidor está fabricado con perfiles cuadrados de alta resistencia y chapas metálicas, lo que garantiza una estructura estable y un funcionamiento suave. La altura del bastidor es ajustable en un rango de 150~200mm (se puede personalizar según las necesidades reales). Adopta cadenas portacables de nailon reforzadas, que tienen mayor tenacidad que las cadenas portacables ordinarias y no se desprenden ni se rompen fácilmente en las juntas.

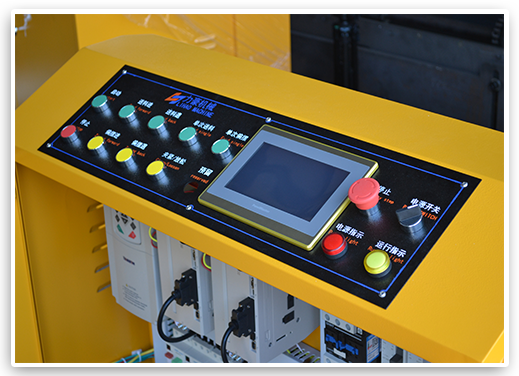

·Caja de Control Eléctrico

1. Adopta relés de aleación de plata, bobinas de cobre puro y bases de seguridad ignífugas, con larga vida útil y alta durabilidad.

2. Equipada con relés temporizadores de circuito de regulación de protección de seguridad, con contactos de aleación de plata y múltiples escalas de dial, que satisfacen diferentes rangos de retardo.

3. Los interruptores utilizan contacto deslizante con función de autolimpieza. Los contactos normalmente abiertos y normalmente cerrados adoptan una estructura de aislamiento separado, pueden trabajar con electrodos diferentes, y están equipados con junas de instalación de posicionamiento antirotatorio y antisuelto.

4. Emplea botones pulsadores planos de restablecimiento automático, con fuerza de pulsación ligera y recorrido de tecla moderado. La estructura de combinación tipo bloques de construcción utiliza contactos compuestos de cobre, con alta conductividad, gran capacidad de carga de corriente y vida útil de hasta 1 millón de ciclos.

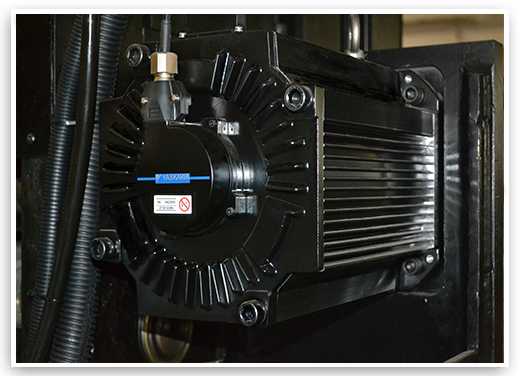

·Motor Servo

Adopta dobles motores servo que controlan de forma independiente el cabezal de alimentación y el movimiento de oscilación del equipo.

Tanto los motores servo como los controladores utilizan la marca Yaskawa (opcional), lo que mejora enormemente el rendimiento del equipo y maximiza el desempeño del dispositivo para resolver problemas complejos. La función exclusiva de "sin ajuste" de los motores Yaskawa se ha profundizado: no requiere operaciones de sintonización complicadas, funciona de forma estable, se puede utilizar en entornos severos y es energéticamente eficiente. Cumple con los estándares de seguridad y ofrece visualización de datos.

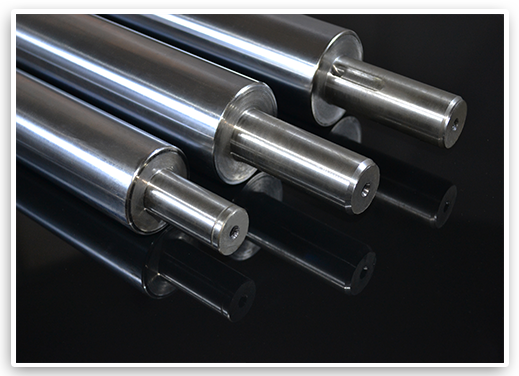

·Rodillos de Alimentación

1. Los rodillos de corrección están fabricados con acero de rodamiento macizo, tratados con galvanoplastia gruesa después de la inducción por frecuencia media, con dureza superficial no inferior a HRC58, garantizando la durabilidad del material.

2. Utilizan acero redondo forjado GCr15, que pasa por tratamiento térmico previo (recocido globular), seguido de torneado, fresado, tratamiento por frecuencia media, estabilización en frío por rectificado grueso, rectificado fino y, finalmente, galvanoplastia. Maximiza la precisión, la concentricidad, la suavidad y la dureza, prolongando la vida útil de los rodillos de corrección.

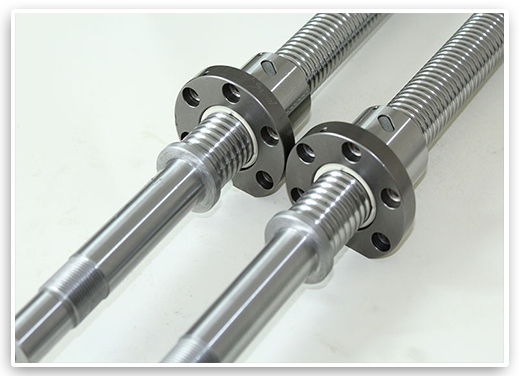

·Tornillo de Bolas

Fabricado con acero al carbono de alta calidad, con recubrimiento de cromo en la superficie, es sólido y resistente al desgaste, con un rendimiento de funcionamiento más estable. Adopta una forma de ranura: incluso cuando el juego en dirección axial se ajusta a un valor muy pequeño, se puede mover fácilmente. Utiliza el movimiento de bolas, con bajo consumo de energía neumática, sin fenómeno de arrastre en el movimiento deslizante. Fabricado con acero de rodamiento de alta precisión y alta resistencia, logra posicionamiento de alta precisión y larga vida útil.

Especificaciones del producto
